避難経路図作成・要領・詳細・よくある質問（FAQ）

避難経路図・火災警戒区域図作成はサイン・ピクトグラムデザイン実績の豊富なArts Inc.がお応えします！Points of evacuation route drawing！避難経路図作成のポイント！
データ作成・納品承ります！増改築後の避難経路図の修正・変更など短納期可能です。

避難経路図のお問い合わせをいただきありがとうございました。 わかりやすい避難経路図は図を設置する現在地から見た左右、前後を表示することです。 貼る位置は、設置するフロアのなかで最も人が通過するところです。 同じフロアで数カ所になる場合は、複数箇所に設置します。 費用について、弊社では、建築図面、フロア図等と消火器等の設置箇所図を支給していただき、 平面図作成の難易度を確認させていただきお見積りいたします。 基本平面図（東西南北、凡例（消火器、消火栓、非常灯等）、設置位置図）作成いたします。

Q.避難経路図とは？

防火＝火を消す、消火。通報連絡。避難誘導。があります。新築の建物施設には、安全に退避できる道が設計段階から設定されており、避難経路には緑色の誘導灯と非常灯が設置されています。また、廊下・部屋等の見やすい場所には避難経路図が貼り付けてあります。これは、建築基準法や消防法、市町村の火災予防条例で案内・設置が義務付けられているためです。 しかし、多くの建物では、建物・病棟の改修工事や病室の改装工事にともなう、フロア図の変更、サインの見直しが、等閑にされているのが現状です。 改装時などは、新築時の消防計画書にある避難経路図をもとに、消防署に相談に出向き、指導をうけられます。

Q.避難経路図はどこに設置するのか？

A.避難経路図のお問い合わせをいただきありがとうございました。 わかりやすい避難経路図は図を設置する現在地から見た左右、前後を表示することです。 貼る位置は、設置するフロアのなかで最も人が通過するところです。 同じフロアで数カ所になる場合は、複数箇所に設置します。

Q.制作費は？

建築図面、フロア図等と消火器等の設置箇所図を支給していただき、 平面図作成の難易度を確認させていただきお見積りいたします。 基本平面図（東西南北、凡例（消火器、消火栓、非常灯等）、設置位置図）作成いたします。 作成料：12,000円／点〜（税別）（建築平面図の規模・難易度より変わります）フロア毎に作成し、1Fについては、敷地図を描く場合もあります） 次に、実施応用図（避難経路、現在地等、設置位置正面を上にするため図面を回転します）全フロア、全設置箇所分の作成。 作成料：8,000円〜／点（税別） 以上が、データ納品の場合です。 ご予算などご相談承ります。お客様により、データ納品で完了の場合もあります。 パネル等に印刷する場合は、仕様によりお見積りいたします。
広域避難所ルートマップの制作費について、
広域避難所ルートマップは、マップ制作の業務となりますので、建物内の避難経路図制作とは異なります。詳しくはご相談を承ります。

Q.有限会社Artsで数年前に避難経路図を作成したが、増改築を行ったので前回のデータを使用し改定できますか？

A.データを保管しておりますので、修正・変更を短納期で可能です。

Q.制作のポイントは？

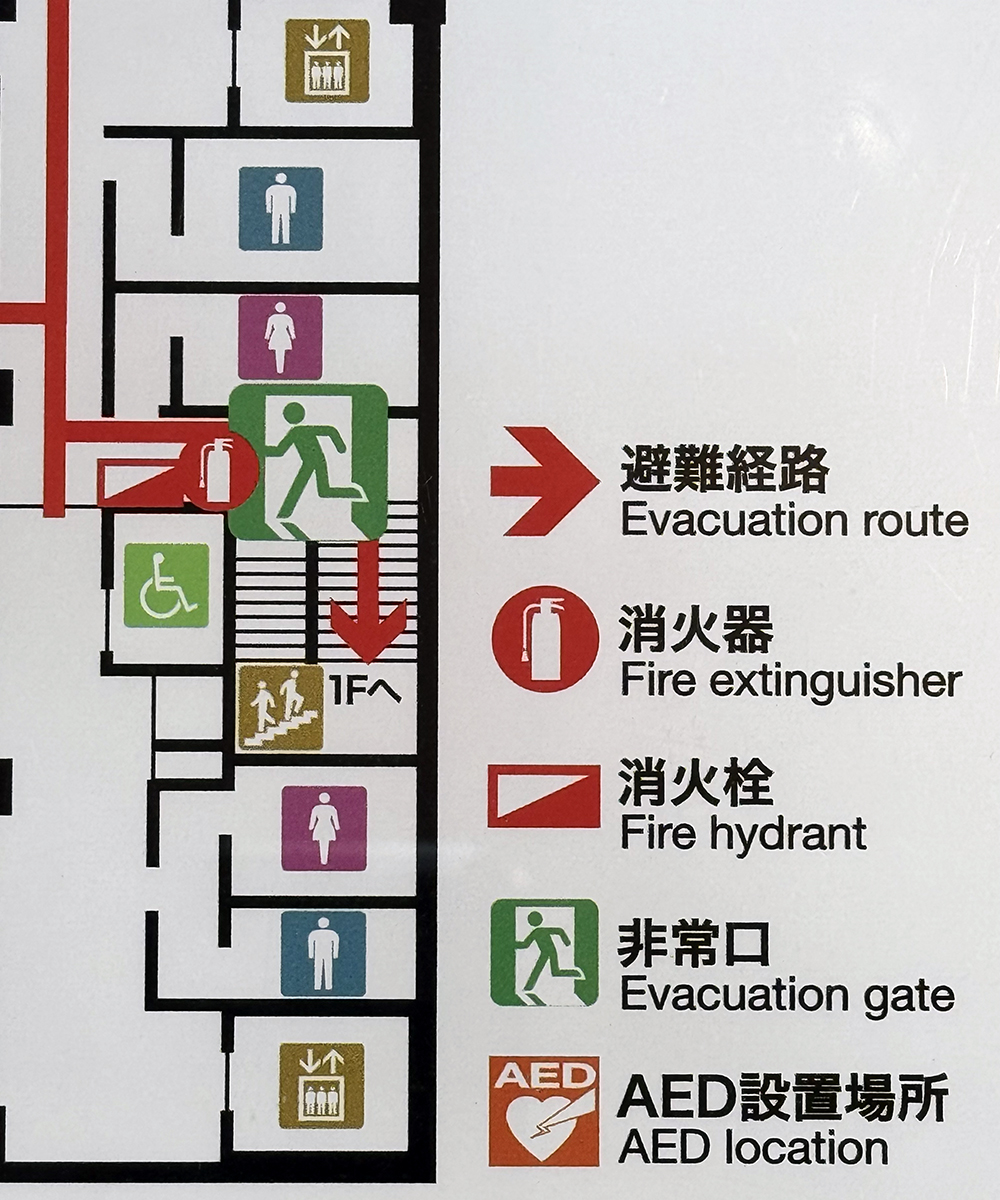

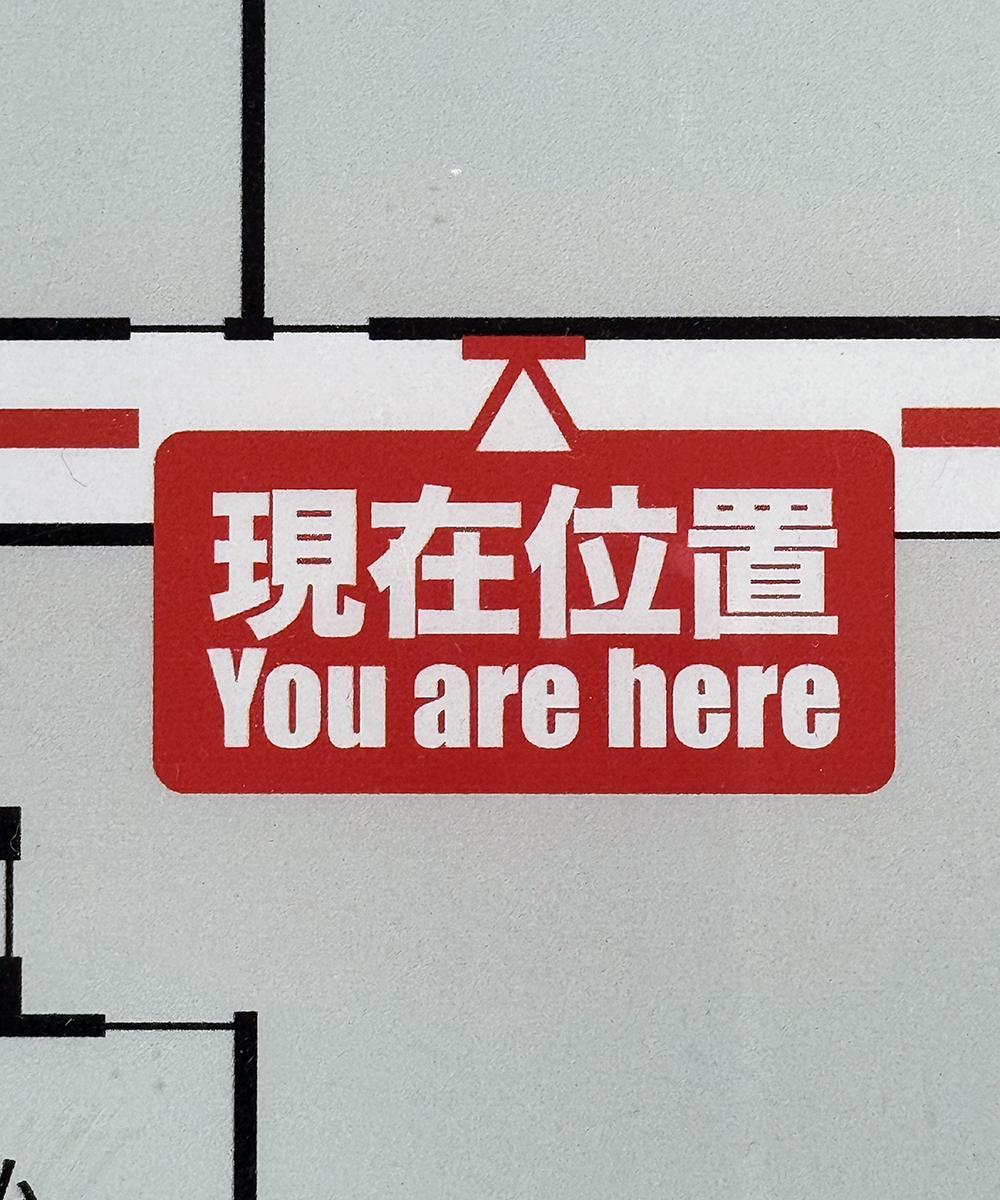

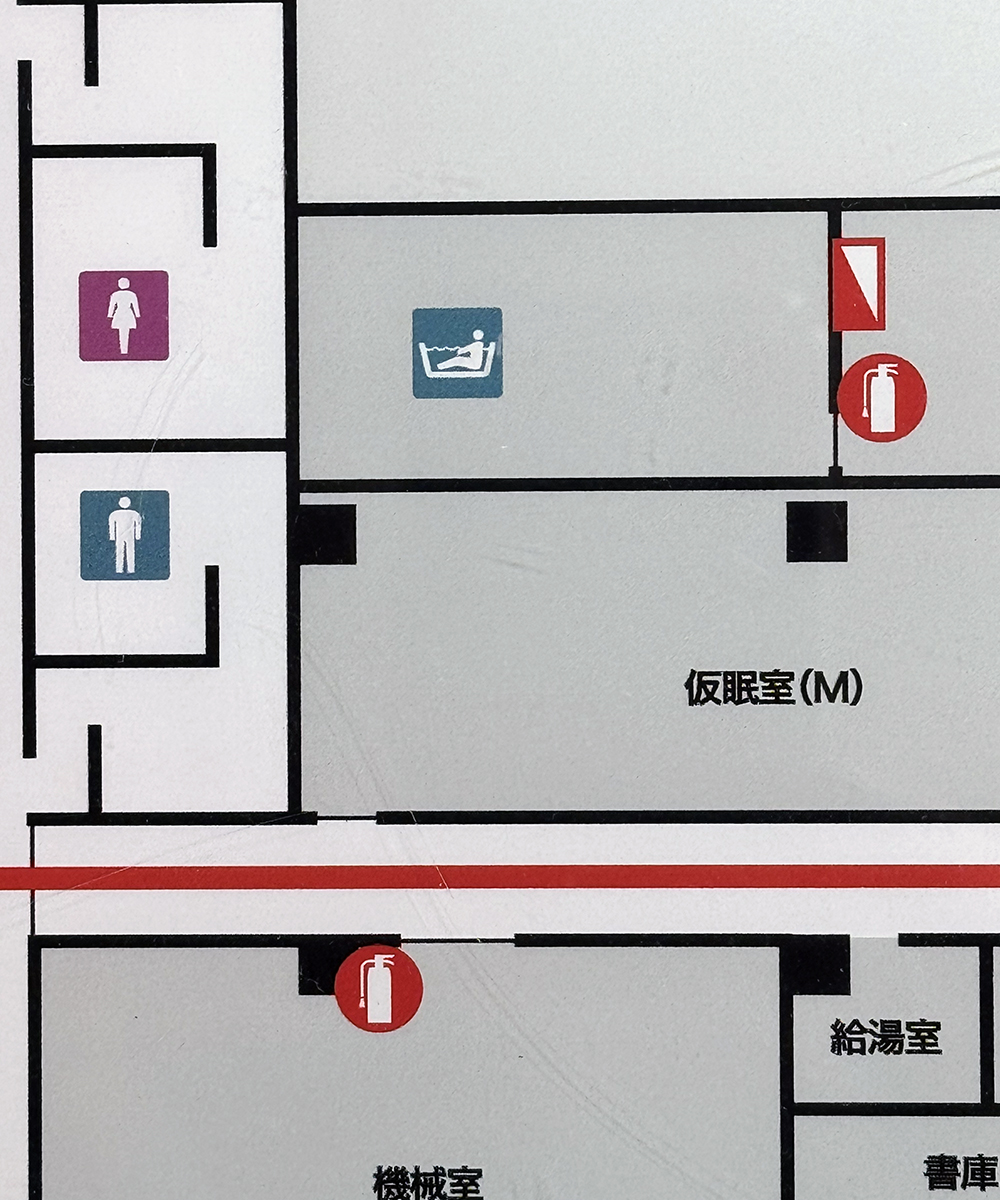

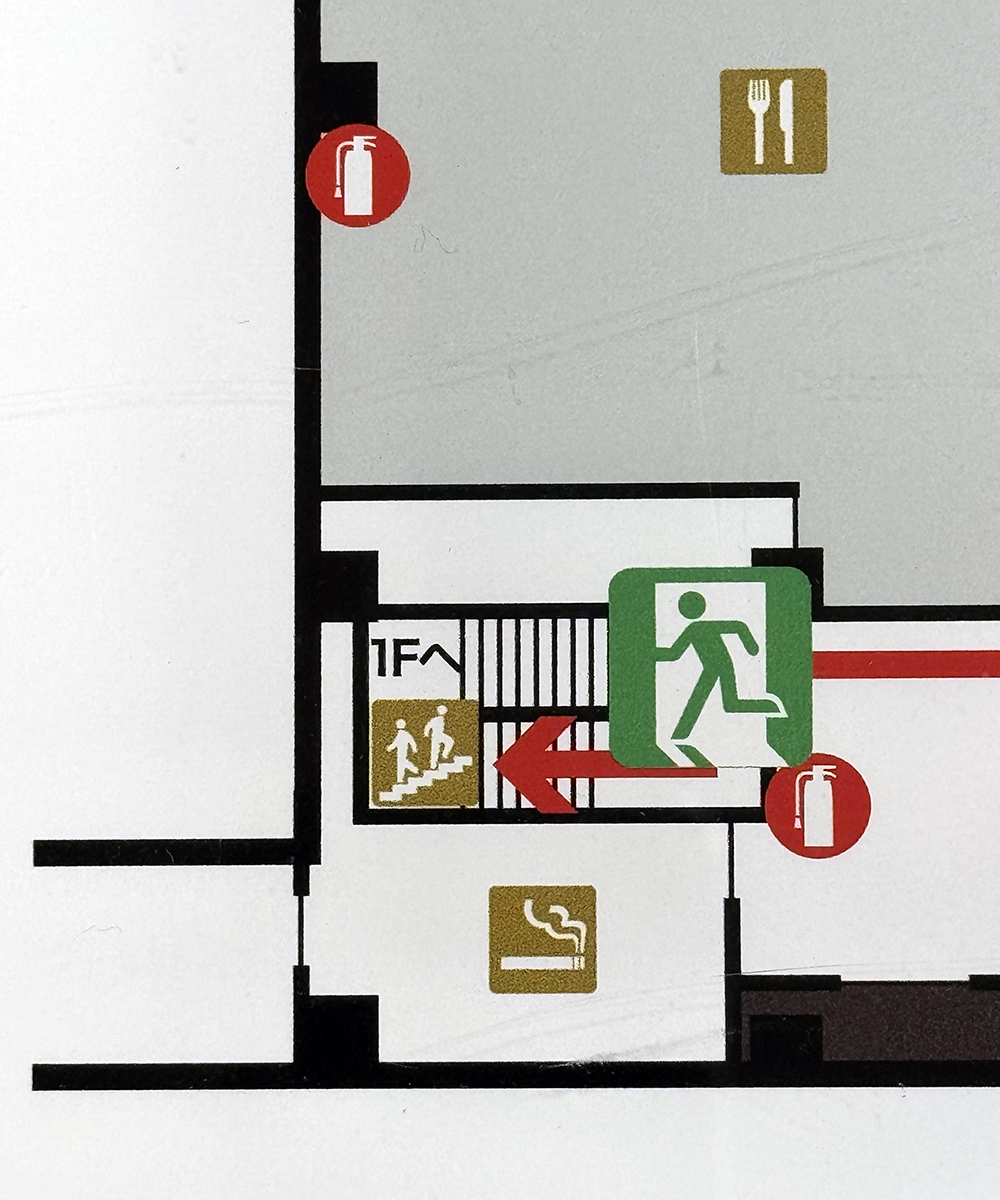

現状のフロア図をもとに、各病室の出口ドア横に掲示する位置を表示し、避難経路図を描きおこします。通常の地図では上を北方向にしますが、建物・院内では現在位置を表示し、出口方向を上にします。したがってフロア図は回転させて各室のドア位置に合わせて作成します。（その理由）凡例の、避難口・非常口・屋内消火栓・消火器・火災報知器等は、他の設備と同様にピクトグラムで表示します。

Q.制作の流れは？

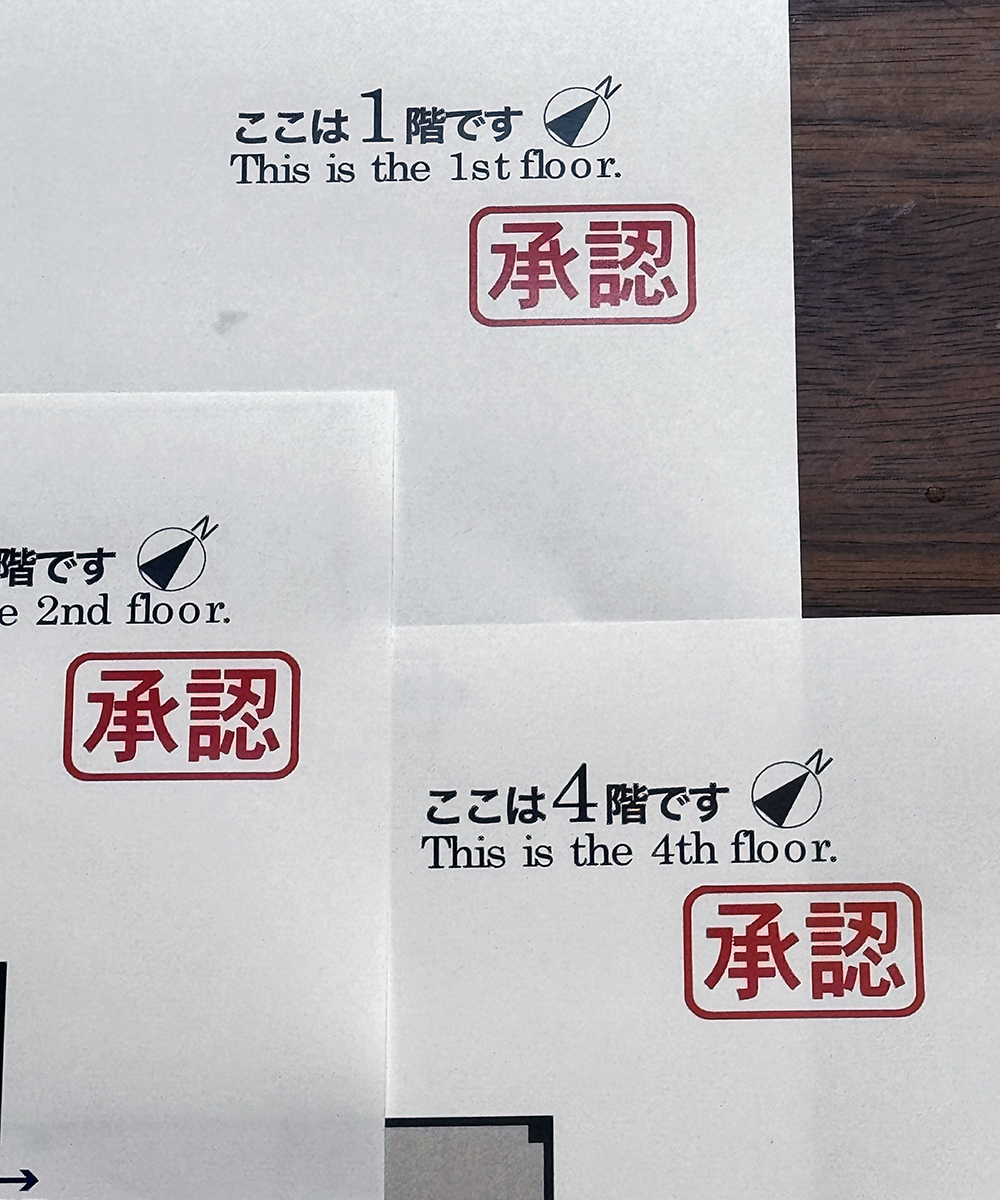

制作の流れ： ご相談→平面図支給→お見積り書提出→ご検討→ 注文書・消防設備位置の指示送付→制作開始→ 校正提出（PDF）約一週間→検討・修正指示→修正・仕上げ提出→ 検収→完了 （その後、室名、レイアウト等の変更の場合は、制作データの改訂等ご対応いたします） ※パネル作成・取付加工等は別途お見積りいたします。

Q.避難経路図設置場所？

避難経路図設置場所：病院（フロア・各病室）・工場・公共施設・大学等教育施設・空港・図書館・ホテル・宿泊施設（部屋毎に設置）・オフィスビル・商業施設・クリニック・物流倉庫など。

Q.避難経路図納品形態について？

データ納品
社内・院内のプリンター出力、タブレット端末表示用に対応いたします。
パネル加工

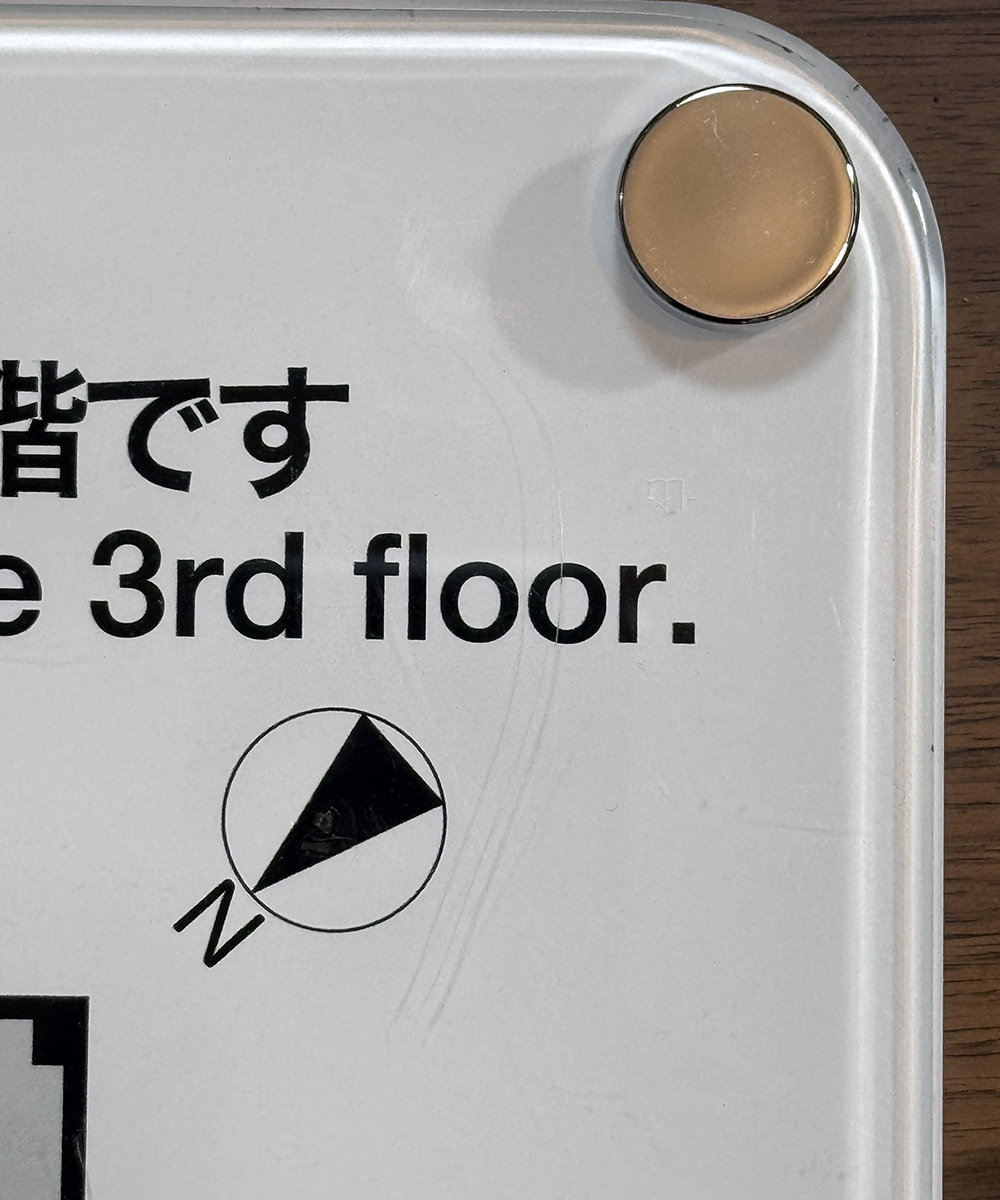

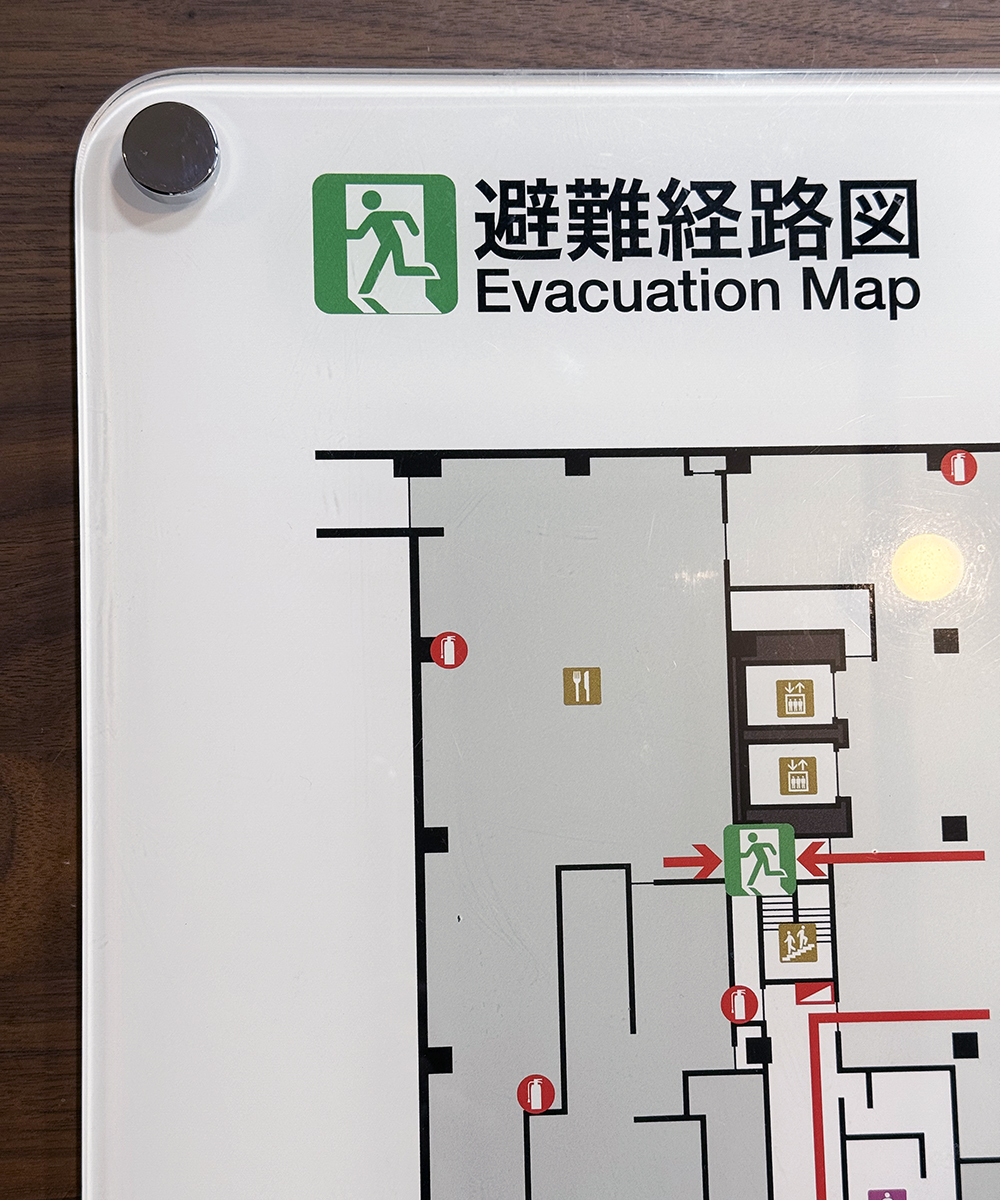

透明アクリル＋IJP＋UVラミネート加工＋白アクリル板＋ビス穴加工（化粧ビス）
IJP＋UVラミネート加工＋アルミ複合板（小口巻込加工）
取付設置
関東圏では取付設置承ります。

制作料金

避難経路図データ作成料金について[2020年10月改定]

作成料：12,000円／点〜（税別）（建築平面図の規模、図面内容の難易度によりお見積いたします。フロア毎に作成し、1Fについては、敷地図を描く場合もあります） 次に、実施応用図（避難経路、現在地等、設置位置正面を上にするため図面を回転します）全フロア、全設置箇所分の作成。 作成料：4,000円／点〜（税別） 以上が、データ納品の場合です。
お客様により、データ納品で完了の場合もあります。
パネル等に印刷する場合は、素材・印刷・加工などの仕様によりお見積りいたします。

最近のお見積りから制作の流れ

避難経路図データ作成　成果物：PDFファイル（画像ファイルも可） 制作の流れ： 平面図支給→お見積り書提出→ご検討→ 注文書・消防設備位置の指示送付→制作開始→ 校正提出（PDF）約一週間→検討・修正指示→修正・仕上げ提出→ 検収→完了 （その後、室名、レイアウト等の変更の場合は、制作データの改訂等 対応いたします） ※パネル作成・取付加工等は別途お見積りいたします。

お見積書作成をご希望の方へ

避難経路図の素材などは、弊社のホームページに掲載しておりますが、
ご希望の避難経路図用の建物・フロアの平面図および消防設備配置（消火器・消火栓・非常灯など）
を、お送りいただき、下記の製作仕様をお選びいただければお見積いたします。

1. データのみ作成（または印刷用データ変換）・PDF納品、院内・社内のプリンターで紙に印刷または、Arts Inc.にて厚紙印刷
2. 塩ビシート印刷（IJP）＋マットラミネート
3. 塩ビシート印刷（IJP）＋マットラミネート＋アルミ複合板
4. 透明アクリル＋塩ビシート印刷（IJP）＋白シート
5. 透明アクリル＋塩ビシート印刷（IJP）＋白シート＋透明アクリル
6. 貼り方は、化粧ビス止め、下地板ビス止め、両面テープ＋接着剤などがございます。
7. サイズは、フロアの平米数および設置位置により異なりますが、
   A4（W210×H297mm）〜
   A3（W420×H297mm）
   A2（W420×H594mm）
   A1（W594×H841mm）
   などの他に、正方形（図面を回転させても印象が統一できる）や、任意のサイズが可能です。
8. 枚数は、各フロア1枚を掲示する場合、
   各フロア出入口付近数カ所に掲示する場合、
   病室・ホテル・会議室など全ての部屋のドア付近に掲示する場合と、
   病院・ホテル・会議室など全ての部屋の備付のファイルに差し込む場合がございます。

以上、ご検討を宜しくお願いいたします。

お問い合わせは、お気軽に
有限会社Arts
または、担当小林：Mobile.090-4438-3087
Email. mmx@artsweb.co.jp　お問い合わせフォーム へお願いいたします。

避難経路図作成・製作事例多数紹介

UV印刷とIJP（インクジェット印刷）とアクリル板パネル製作の仕様について

避難経路図・広域避難所ルート・防災パネル等・作成実績一覧（順不同・敬称略）

• 日本製薬株式会社大阪工場（大阪府泉佐野市）避難経路図データ作成・パネル製作・2024年8月
• 武田薬品工業株式会社成田工場・避難経路図リニューアル・A2版・（千葉県成田市）2023年11月・2024年５月
• 中央大学附属高等学校・避難経路図データ作成・パネル製作・取付施工・2024年3月・パネル製作380×380mm・42枚・580×580mm・13枚
• The Hakuba Company株式会社・Mountain Side 避難経路図制作・パネル制作（マグネット装着型）364×257mm・（長野県北安曇郡白馬村）・2023.12月
• マニー株式会社・本社工場避難経路図制作・パネル製作・（栃木県塩谷郡高根沢町）2023年12月
• 株式会社Tresor・民泊施設避難経路図パネル作成・2024年8月
• 留寿都建設株式会社・住宅避難経路図・パネル製作・（北海道虻田郡留寿都村）2023年11月
• フェイスラボ株式会社 袋井工場（静岡県袋井市）避難経路図パネル製作・2023年4月
• 中央大学附属中学校・避難経路図データ作成・パネル製作380×380・12枚・665×665・27枚・取付・施工（東京都小金井市）2023年3月
• 日清食品株式会社滋賀工場・事務棟・第3工場避難経路図データ納品（滋賀県栗東市）2023年2月
• マルハニチロ株式会社十勝加工場・避難経路図データおよびパネル製作（北海道帯広市）2023年1月
• 日清食品株式会社滋賀工場・避難経路図データ作成・ピクトグラムサインシート製作（滋賀県栗東市）2022年11月
• ココネ株式会社・避難経路図・フロア案内パネル製作・取付（東京都世田谷区）2022.7
• 株式会社ZOZO フルフィルメント本部 安全管理部・避難経路図・A1（841×H594mm）データ作成（茨城県つくば市）2022.7
• 大洋食品工業株式会社・避難経路図１•2階フロア・ポスター（A1＝W841×H594））製作（愛知県名古屋市港区）2022.6月
• 国立音楽院・避難経路図・パネル製作（2021.9）（東京都世田谷区）
• 芦屋セントマリア病院・避難経路図（2021.4）（兵庫県芦屋市）
• 神奈川県立産業技術短期大学校・避難経路図（2021.1）（神奈川県横浜市）
• 日本製薬成田工場・避難経路図作成（2020・2019・2018・2017・2016）（千葉県成田市）
• ユニ工業株式会社栃木工場・火災警戒区域図作成(Fire Alert Area Map)・避難経路図製作（2020.2・2019.11）（栃木県下都賀郡壬生町おもちゃのまち）
• ニチアスセラテック株式会社（2020.4・2018.12）ピクトグラムサインリニューアル（長野県上水内郡飯綱町）
• 玉の肌石鹸株式会社・避難経路図作成・ピクトグラムサイン製作（2020・2017・2016）（東京都墨田区）
• 医療法人沖縄徳洲会 武蔵野徳洲会病院・屋外・院内サインリニューアル（西東京市）（2017・2018・2019・2020・2021・2022・2023）
• 丸友商事株式会社（2019.7）ホテル避難経路図製作・東京都墨田区
• 伊伊合同会社（2019.3）避難経路図製作・東京都新宿区
• さくらすてい株式会社（2019.2）サイン製作・東京都品川区荏原
• 株式会社ANAケータリングサービス・工場内避難経路図作成・フロア案内パネル作成（神奈川県川崎市・2015）
• オールアバウトフラノ・避難経路図データ作成（北海道富良野市・2018.11）
• 株式会社アプリコット倶楽部様・避難経路図作成（神奈川県川崎市）
• 太陽インキ製造株式会社・事務棟・工場棟避難経路図データ作成（埼玉県嵐山町・2017）
• ミヨシ石鹸株式会社・神戸工場・避難経路図作成（2016）兵庫県神戸市長田区
• Komax Japan 株式会社・避難経路図作成［東京都八王子市・2015.7］
• はとやホテル様避難経路図作成（客室ドア表示用）［東京都豊島区・2015.7］
• 医療法人社団吉本レディースクリニック・避難経路図作成（タブレット端末表示用データ）［富山県富山市・2015.6］
• 社会医療法人社団 慈生会 等潤病院［病院概要パネル製作・院内サイン・リニューアル・車両サイン・病棟スタッフ掲示パネル製作・リハビリテーション室スタッフ掲示パネル（マグネット・シート）［東京都足立区］
• 日本ライフライン株式会社 Medical Technology Park / 避難経路図 Evacuation Route Map 製作（2015.3）医療機器工場フロア案内・避難経路図［埼玉県］
• 中央学院大学・キャンパス・全棟・全フロア避難経路図［千葉県我孫子市］
• クリニック避難経路図［横浜市都筑区］
• 株式会社コメック東京工場［フロア案内図・フロア別避難経路図・千葉市美浜区新港］
• 株式会社アオイ調剤薬局［玄関ドアサイン］東京都足立区
• 越谷市指定家庭保育室エンゼルキッズ［エントランス門扉サイン・看板・壁画］
• 公益財団法人柏市医療公社 柏市立柏病院［フロア案内図・天吊サイン・壁付サイン・地域医療連携医療機関表示パネル製作］千葉県柏市
• 医療法人博仁会 共済病院［フロア案内図・フロア別避難経路図・病院概要パネル製作他］さいたま市緑区
• 医療法人藤田会 西武川越病院［フロア案内図・院内ドアサイン・エントランスサイン］埼玉県川越市
• 医療法人新青会 川口工業総合病院［病院案内看板改修・地域医療連携マップパネル製作他］埼玉県川口市
• 医療法人眞美会 麻見江ホスピタル［病院玄関看板・病院概要パネル・外来診察室サイン・病棟フロア案内］埼玉県比企郡鳩山町
• 医療法人社団武蔵野会 朝霞台中央総合病院［外来診察室サインプレート・フロア図］埼玉県朝霞市
• 特別医療法人社団慈生会等潤病院［外来インフォメーション・フロア案内図・リハビリテーションスタッフ紹介写真マグネットパネル・病棟担当医・看護師・夜勤スタッフ紹介写真マグネットパネル・救急玄関廻りサイン計画・病院玄関スタンドサイン］東京都足立区
• 社会福祉法人横浜市福祉サービス協会・横浜市浦舟地域ケアプラザ［避難経路図］横浜市南区
• 株式会社関東医療情報センター［フロア案内・玄関銘板・社旗］東京都板橋区
• 株式会社プロジェクトアドベンチャージャパン［エレメントピクトグラムサインパネル・コース案内ポスターパネル・車両外装サインシート］東京都品川区
• 医療法人誠壽会 上福岡総合病院［野立広告看板］埼玉県ふじみ野市・富士見市・川越市
• 医療法人社団七仁会 田園調布中央病院［地域医療連携パネル他］東京都大田区
• 医療法人社団東光会 戸田中央産院［全病室の避難経路図・駅電飾看板・院内配置パネル・責任者掲示パネル・天吊サイン・院内サイン改修・フロア案内・野立看板改修他］埼玉県戸田市
• 医療法人社団武蔵野会 朝霞台中央総合病院［部門別責任者表示パネル・病院理念パネル・病院概要ご案内パネル・フロアー案内サイン・外来番号サイン・院内サイン改修・全病室避難経路図、他］埼玉県朝霞市
• 医療法人社団武蔵野会 新座志木中央総合病院［受付周り電飾サイン・外来フロアー各種案内サインパネル・病棟病室サインリニューアル・院内サイン基本計画デザイン策定他］埼玉県新座市
• 株式会社ダイチ 本町薬局［屋外屋内サイン・看板・ウィンドーサインシート・サインリニューアル］埼玉県戸田市
• 株式会社ふれあい広場［袖看板］埼玉県新座市
• 医療法人尚寿会 大生病院［日本医療機能評価認定表示他］（埼玉県狭山市）
• 医療法人横浜未来ヘルスケアシステム 戸塚共立第1病院［屋上ネオンサイン・地域医療連携パネル他］横浜市戸塚区
• 医療法人横浜未来ヘルスケアシステム 戸塚共立第2病院［地域医療連携パネル他］横浜市戸塚区
• 医療法人社団東光会 西東京中央総合病院［病院屋上ネオンサイン・病院玄関案内サイン・院内案内掲示パネル・地域医療連携パネル各種他］東京都西東京市
• 医療法人社団東光会 茂原中央病院［野立看板・病院玄関サイン・院内天吊りサイン・サインリニューアル他］千葉県茂原市
• 医療法人社団青葉会 小平中央リハビリテーション病院［玄関案内サイン・野点看板デザイン他］東京都小平市
• 医療法人社団東光会 東所沢病院［駅構内看板・野立サイン看板・屋外通路案内サインパネル・院内表示サイン・サインリニューアル他］埼玉県所沢市
• 医療法人社団青葉会 一橋病院［院内案内サインパネル・人工透析案内カッティンングシート・日本医療機能評価認定表示］東京都小平市
• 医療法人社団東光会 戸田中央産院［野立て看板デザイン・保守管理・ＪＲ駅構内看板デザイン・保守管理・院内掲示パネル・サインリニューアル他］埼玉県戸田市
• 医療法人社団東光会 戸田中央総合病院［駅電飾看板・院内フロアー案内・院内サイン改修・責任者表示マグネットパネル・全病室避難経路図・脳ドックセンターポスター看板、サインリニューアル、看板改修他］（埼玉県戸田市）
• 医療法人社団東光会 戸田中央リハビリテーション病院［全病室の避難経路図・国道沿野立看板・責任者表示マグネットパネル・フロアー担当スタッフ表示パネル・全病室避難経路図・地域医療連携パネル・院内サインリニューアル・院内サイン改修他］（埼玉県戸田市）
• 医療法人社団青葉会 新座病院［病棟・病室のサインリニューアル・駐車場案内サインパネル・屋外サインリニューアル・車両外装サイン・アイドリングストップ表示板他］（埼玉県新座市）
• 医療法人 石川病院・避難経路図製作（さいたま市浦和区）

避難経路図の新規作成、避難経路図の改定作成、避難経路図の改修作成、データ作成、パネル印刷・加工・製作については、お気軽にご相談いただけます。
